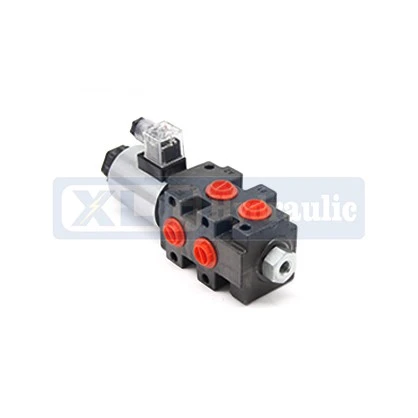

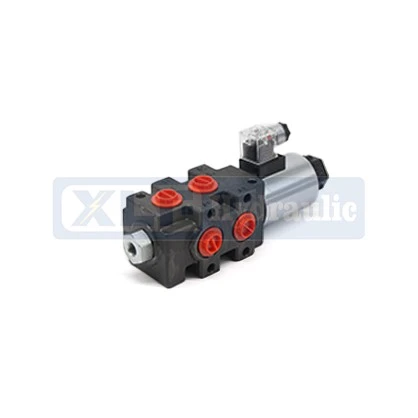

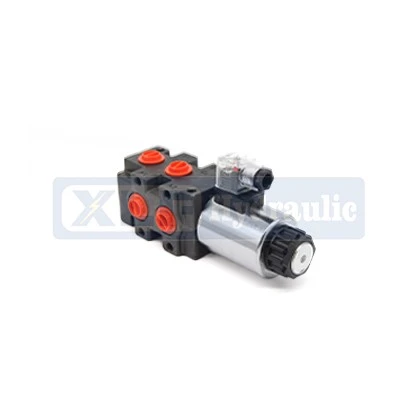

Solénoïde à débit élevé Solénoïde sectionnel Valve de commande DVS90

Solénoïde à débit élevé Solénoïde sectionnel Valve de commande DVS90

Dans les équipements hydrauliques à grande échelle tels que les grues de construction, les chargeurs miniers et les presses industrielles, le contrôle du débit de fluide affecte directement l'efficacité opérationnelle et la sécurité. Ces dispositifs nécessitent souvent une commutation rapide entre plusieurs circuits hydrauliques, pour exemple, une grue doit contrôler simultanément le levage de la flèche et la rotation de crochet, ce qui exige une valve qui peut gérer des débits élevés tout en maintenant une régulation précise de la pression. La soupape de commande de divertisseur sectionnelle à débit à débit élevé DVS90 est conçue pour répondre à ce besoin, combinant une capacité d'écoulement élevée avec un contrôle électromagnétique pour assurer une distribution de fluide stable. En tant que solénoïde à débit élevé, il peut gérer jusqu'à 300 L / min d'huile hydraulique, dépassant de loin la capacité des soupapiaires standard, ce qui le rend idéal pour l'équipement avec des pompes hydrauliques à grande déplacement.

La valve hydraulique DVS90 dispose d'une conception sectionnelle qui permet une intégration flexible dans des systèmes hydrauliques complexes. Sa structure modulaire prend en charge l'ajout de sections de divertisseur ou de clapets anti-retour, s'adaptant à différentes dispositions d'équipement - qu'il s'agisse d'un chargeur nécessitant un contrôle à double circuit pour le seau et le bras de levage, ou une presse nécessitant un débit synchronisé vers plusieurs cylindres. Cette polyvalence, associée à sa capacité d'écoulement élevée, en fait une pierre angulaire de grands systèmes hydrauliques.

La conception de l'électricité à débit élevé du DVS90 élimine le goulot d'étranglement des vannes traditionnelles dans les grands systèmes. Lorsqu'un chargeur minier fonctionne, il nécessite 250 L / min d'huile pour conduire ses soupapes standard en service lourd provoquerait des chutes de pression, le ralentissement du fonctionnement. Le DVS90, en tant que solénoïde à débit élevé, maintient une perte de pression inférieure à 0,5 MPa, même à l'écoulement maximal, garantissant le seau du chargeur à pleine vitesse. Son contrôle électromagnétique réagit en 0,05 seconde, permettant une commutation rapide entre les modes de «creuser» et de «vidage» sans décalage.

La valve hydraulique DVS90 excelle également dans la durabilité et la stabilité. Son noyau de soupape est en acier en alliage à haute résistance, avec une dureté de surface de HRC 60 pour résister à l'usure à partir du parc à long terme à haut débit. Le sceau utilise un matériau composite résistant à la haute pression et à la température, en maintenant le serrage même en -20 degrés à 80 degrés. Pour les équipements travaillant dans des mines poussiéreuses ou des sites de construction humides, cette robustesse réduit les risques de fuite et prolonge les intervalles de maintenance de 50% par rapport aux vannes ordinaires.

La vanne de commande de divertisseur sectionnelle du solénoïde XLF-DVS90 est une composante hydraulique conçue pour un contrôle précis dans diverses applications industrielles. Voici quelques fonctionnalités clés et spécifications techniques de la vanne DVS90:

Fonctionnalité: Le DVS90 est une valve à 6 voies avec une bobine alternative, permettant aux types de section d'atteindre des circuits à 8 voies ou à 10 voies. Il peut être utilisé pour contrôler plusieurs consommateurs hydrauliques alternativement avec une seule soupape de commande directionnelle.

Montage: Il prend en charge le montage des brides, qui fournit une connexion sécurisée et stable dans les systèmes hydrauliques.

Options de bobine: La vanne est disponible avec des bobines qui prennent en charge diverses tensions d'alimentation, ce qui le rend adaptable à différents systèmes électriques.

Applications: Il est utilisé dans des applications telles que les machines agricoles, les machines de construction, les machines forestières et les machines à forage, où un contrôle précis du débit hydraulique est nécessaire.

Débit nominal: 90 LPM

Pression de fonctionnement maximale: 315 bar avec charge, 210 bar sans charge

Viscosité: 15-380 mm2 / s, conforme aux normes NAS 1638

Plage de température ambiante: de -30 degré à +50 degré

Température de la bobine: jusqu'à 180 degrés

Caractéristiques supplémentaires: La vanne est conçue pour gérer les pressions élevées et a une fonction de retour à ressort pour le fonctionnement de l'effectif. Il subit également un traitement anti-rust, avec un test de pulvérisation salé pour assurer la durabilité.

1. 6- Way with alterner boby; C'est un type de section pour obtenir un circuit à 8 voies ou 10 voies.

2. Il est possible de se briser en montant un bloc avec des vannes anti-choques de retour croisée.

3. Des bobines avec plusieurs tensions d'alimentation sont disponibles.

4. Ils sont utilisés comme lien entre deux consommateurs et la valve directionnelle de base, lorsque nous voulons contrôler les deux consommateurs alternativement au moyen d'une vanne de contrôle directionnelle de base.

5. Les divertisseurs sont utilisés pour ajouter une installation supplémentaire à la soupape de commande directionnelle lorsqu'elle est nécessaire pour une séquence d'opérations telles qu'une opération de sécurité ou pour contrôler un cylindre hydraulique sélectionné.

6. Les vannes de sélecteur de circuit empilables permettent à un seul lecteur FO 6 utilisateurs de 5 divertisseurs connectés en série.

7. Veuillez noter que la ligne de drainage doit être connectée au réservoir à tout moment.
